[Niagara Tutorial] 기초 1. 나이아가라 메커니즘

//! 해당 튜토리얼은 UE4.23.1 버전에서 작성되며 나이아가라는 아직 베타 상태이므로 추후에 내용이 다르거나 변경될 수 있습니다.



---

나이아가라 기본 구조

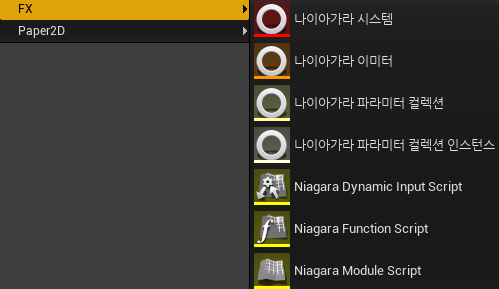

나이아가라 파일 생성 목록에 위 리스트를 확인 할 수 있습니다.





나이아가라의 핵심 구성은 아래와 같습니다.

 -나이아가라 시스템(Niagara System) : 이펙트 파일

 -나이아가라 이미터(Niagara Emitter) : 이펙트 파트(Part)

 -나이아가라 모듈스크립트(Niagara Module Script) : 명령 스크립트

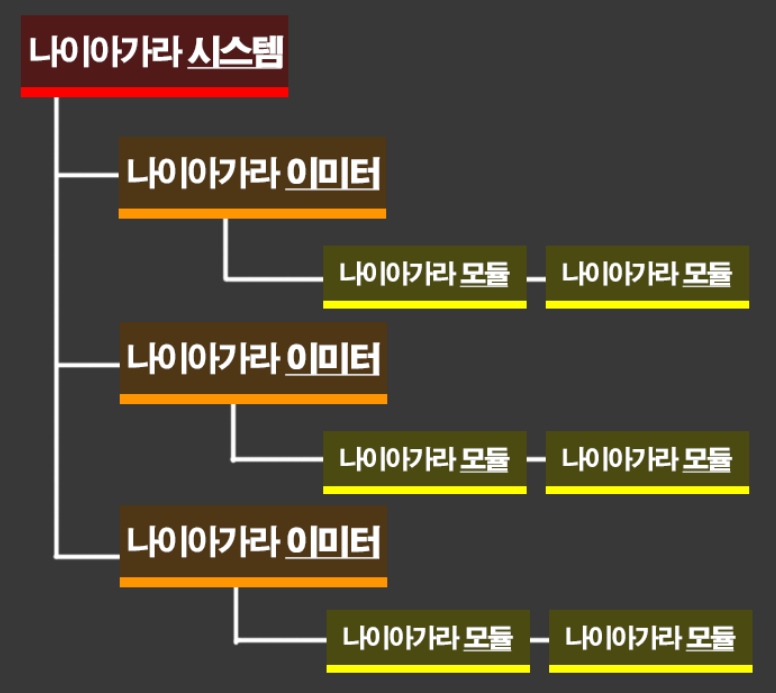

위 처럼 계층으로 표현되며, 요약하자면

"모듈 스크립트 명령어에 의해 동작되는 이미터들이 뭉쳐서 한개의 시스템(이펙트)이 형성됩니다."









---

Cascade와 비교 + 예제 프로젝트

CatDarkGame_NiagaraTuto_1.zip

7.49MB

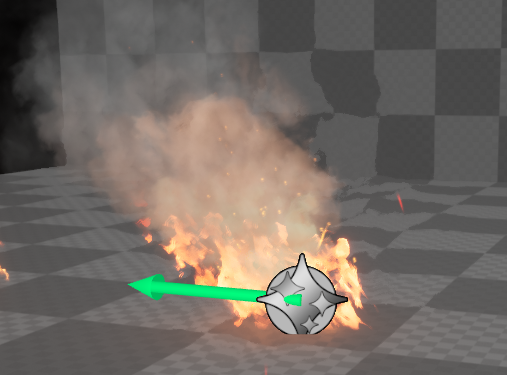

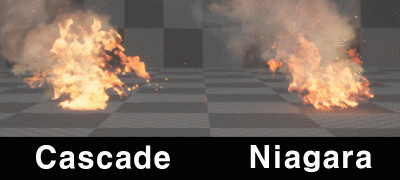

Cascade와 직접적인 비교가 가능하도록 언리얼 시작용컨텐츠에 있는 불 이펙트를 나이아가라로 똑같이 만든 샘플 프로젝트입니다.

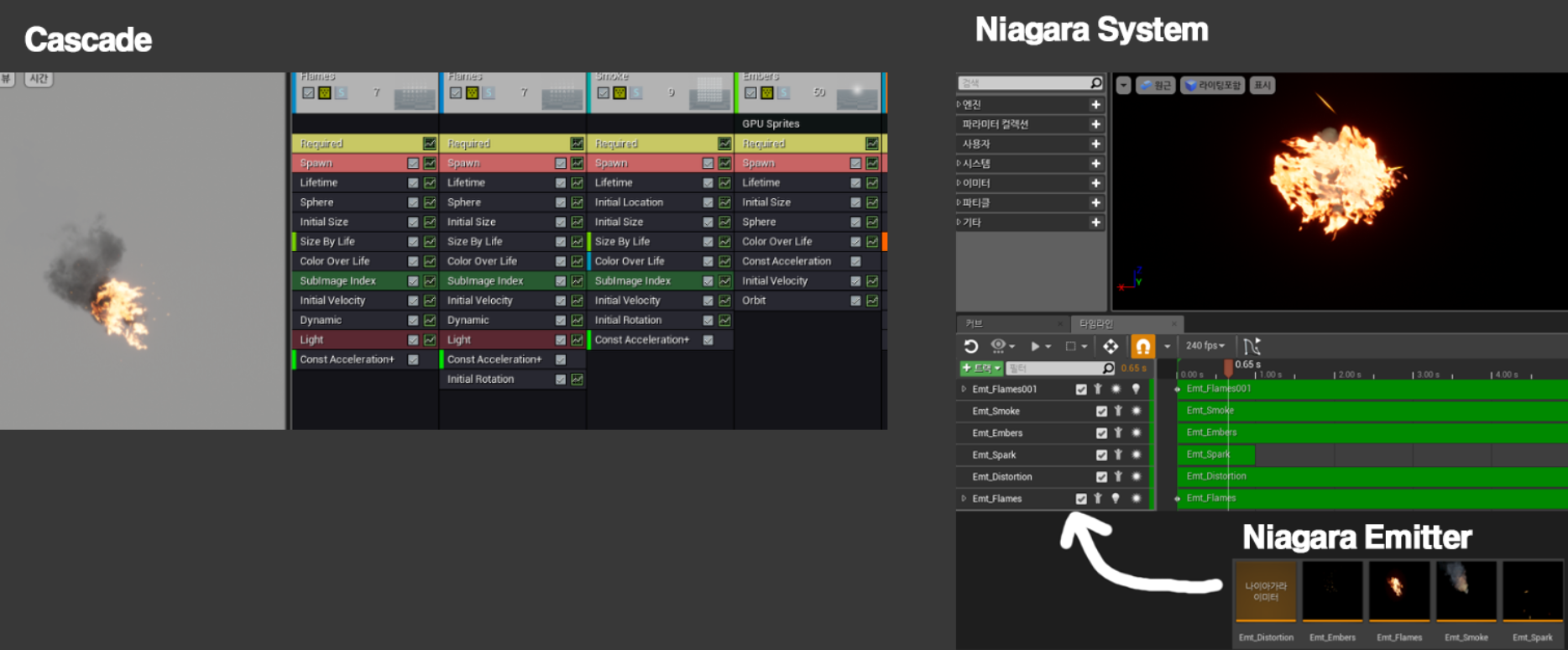

간단하게 한장 요약하면 기존 Cascade는 이펙트 파일 1개 내부에 여러 이미터가 존재하고,

나이아가라는 Niagara System 파일안에 Niagara Emitter라는 별도의 이미터 파일을 배치하여 이펙트를 제작합니다.









---

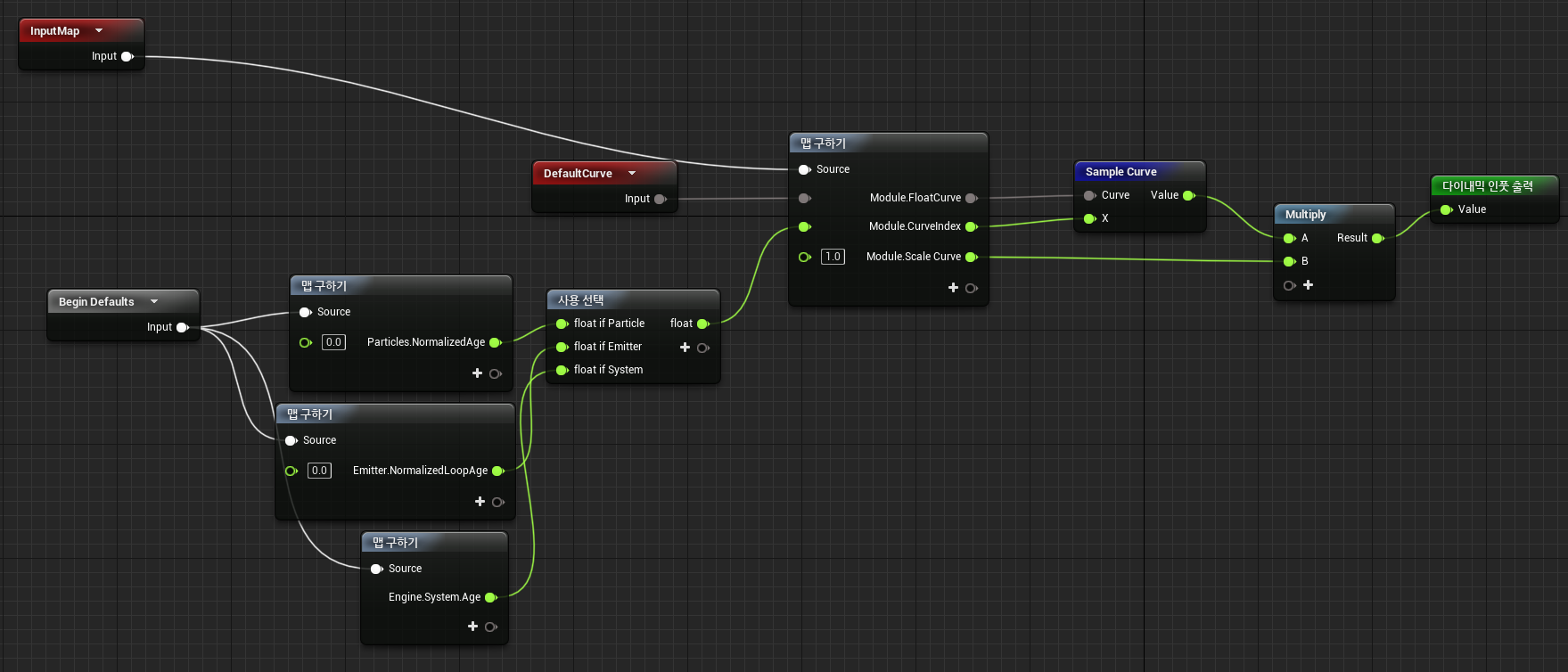

나이아가라 모듈 스크립트(Niagara Module Script)

나아이가라의 핵심기능입니다.

마치 블루프린트 프로그래밍 혹은 마테리얼 노드를 작성하듯 명령어를 만들 수 있습니다.



이미터, 파티클 등 요소를 스크립팅으로 제어를 할 수 있어 매우 다양한 이펙트 표현이 가능하게 됩니다,



벡터 필드 없이 모듈 스크립팅으로 구현한 나이아가라 이펙트

하지만 블루프린트, 마테리얼과 묘하게 다른 부분이 많아서 적응하는데 시간이 좀 필요합니다.







---

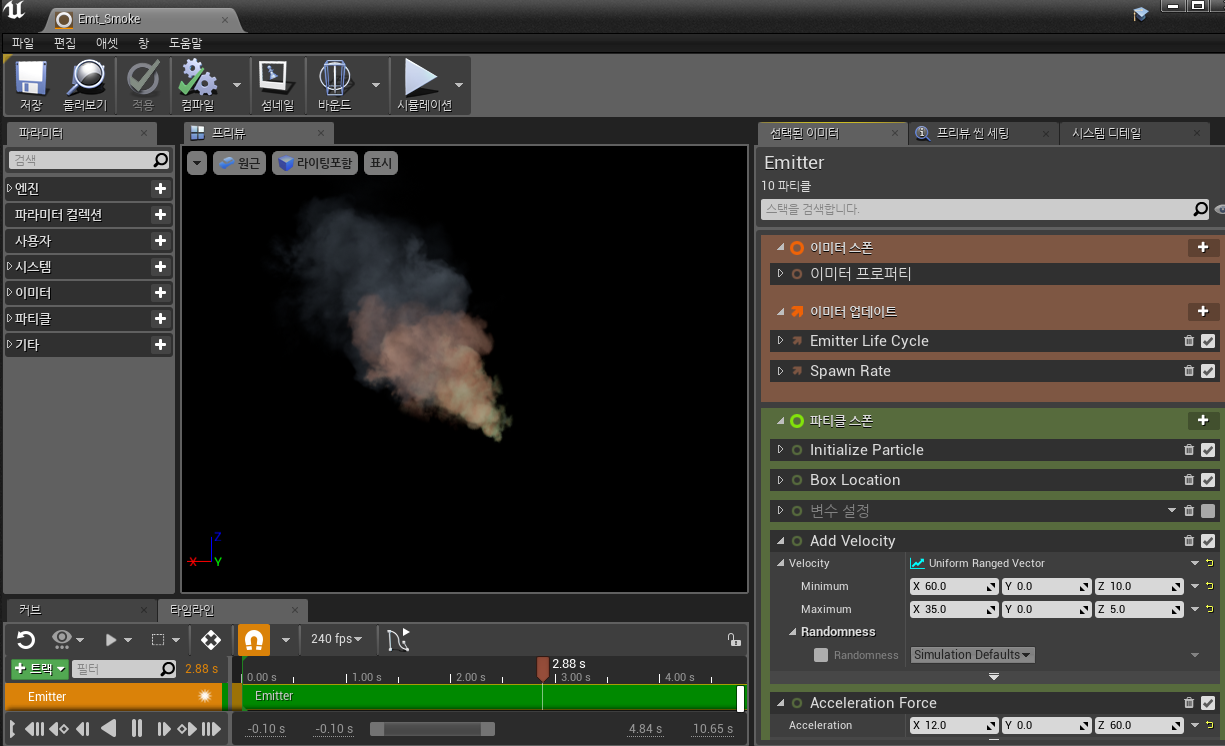

나이아가라 이미터(Niagara Emitter)

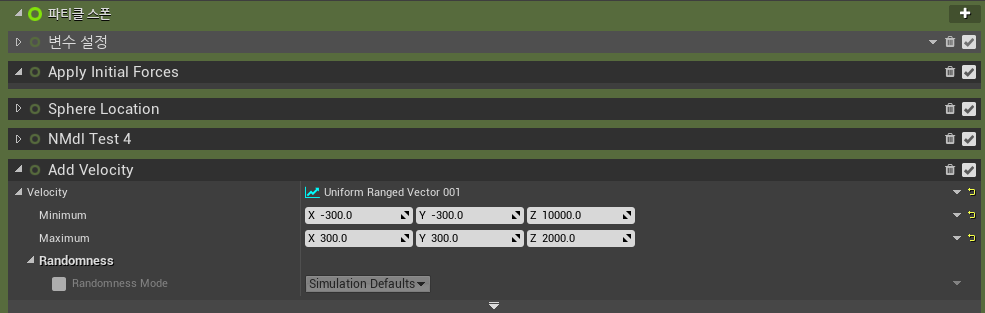

나이아가라 이미터는 이전에 소개한 모듈스크립트의 집합체입니다.

각 조건요소에 맞게 모듈스크립트를 섹션배치하고 해당 색상이나 수치 값을 조정하여 이미터를 1개 제작합니다.



위 검은 블럭들이 모듈스크립트이며 이 모듈스크립트들이 하나하나 동작하여 하나의 이미터를 형성하게 됩니다.







---

나이아가라 시스템(Niagara System)

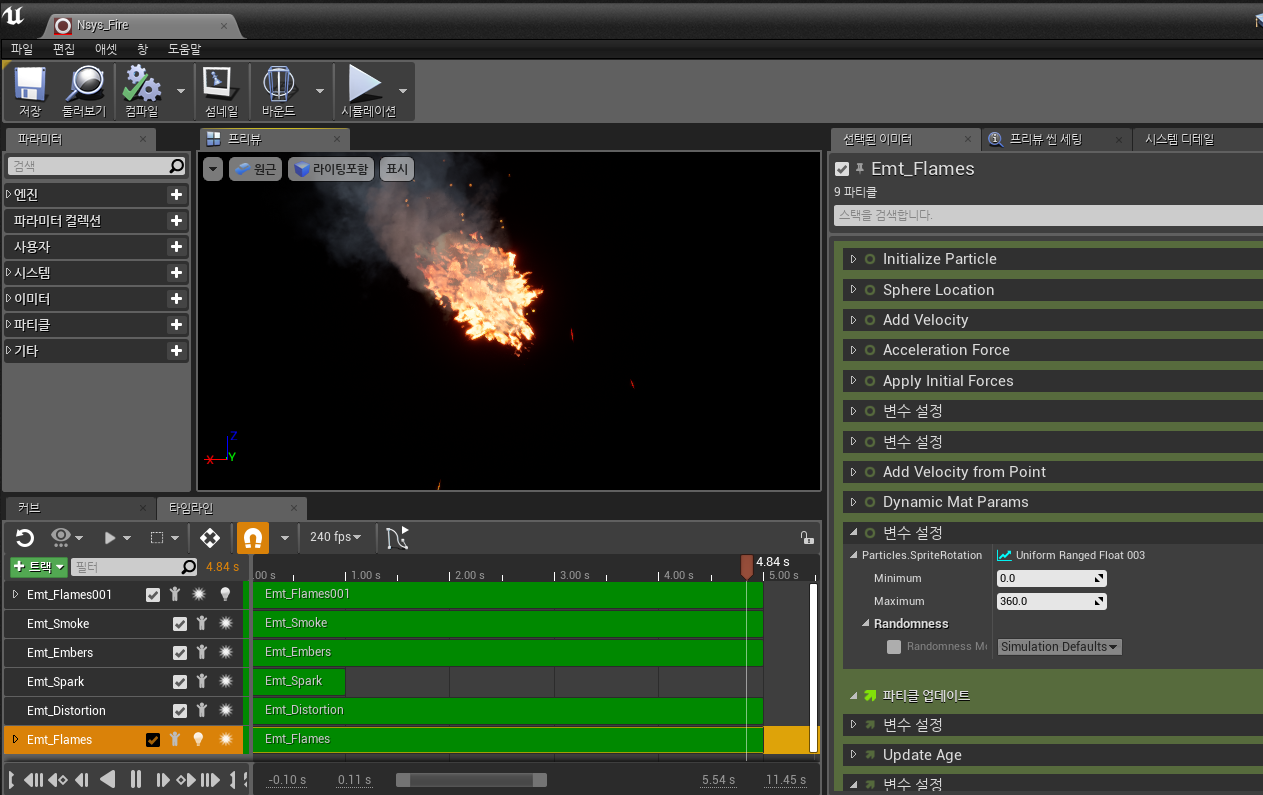

마지막으로 나이아가라 이펙트의 최종 형태인 나이아가라 시스템입니다.

이미터 에디터와 거의 흡사하지만 사진 하단에 나이아가라 이미터들을 타임라인을 통해 제어되는 것을 확인 할 수 있습니다.

나이아가라 이미터들을 나이아가라 시스템에 모아서 한개의 이펙트를 제작하는 메커니즘입니다.





또한 나이아가라 시스템은 월드에 배치하거나 외부 스크립트로 생성 할 수 있습니다.
